装在滚筒上称重模块是流水线动态称重系统的核心部件，依托剪切梁传感器技术实现物料在滚筒输送过程中的精准重量采集，是滚筒流水线自动称重的核心基础。

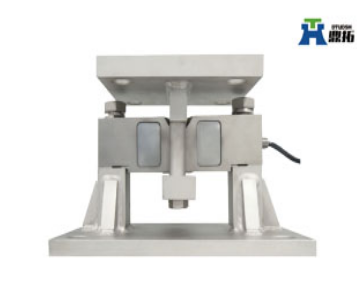

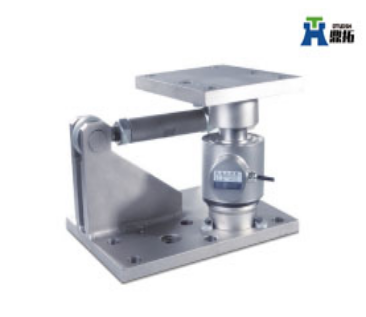

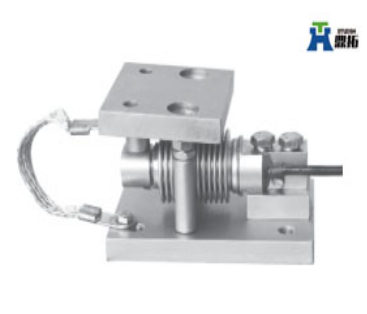

装在滚筒上称重模块结构组成

核心传感器‌：采用高精度剪切梁式电阻应变传感器，安装在滚筒秤台的底部支撑位置，是实现重量信号转换的核心部件。

安装连接组件‌：包含顶板、底板、固定/浮动/半浮动三种安装支座，允许滚筒秤台产生微量形变，避免安装应力影响称重精度。

信号处理单元‌：部分型号内置HX711芯片，可直接将传感器输出的模拟信号转换为数字信号，传输至后端控制系统。

防护外壳‌：采用不锈钢或镀镍碳钢材质，密封等级普遍达到IP68，可抵御粉尘、水汽侵蚀，适配工业复杂工况。

装在滚筒上称重模块工作流程

受力形变转换‌：当待称重物料随滚筒输送至称重区域时，物料的重量通过滚筒台面传递到称重模块的弹性体上，弹性体产生微量弹性形变。

电信号输出‌：弹性体上粘贴的电阻应变片随形变同步发生阻值变化，将物理重量信号线性转换为微弱的模拟电压信号输出。

信号滤波补偿‌：模拟信号经放大、滤波、A/D转换处理，结合动态运动补偿算法，抵消滚筒转动振动、物料移动冲击带来的信号干扰。

重量数据输出‌：控制系统将处理后的信号换算为精准的重量数值，完成动态称重采集，后续可联动判定、剔除机构完成全流程质检作业。
